2.6.1 設定する／設定を見る : set,show

グラフの設定を変更するには、setコマンドを使います。また、showコマンドは設定 を見る時に使います。

set it option

gnuplot> show all

2.6.2 グラフの再表示 : replot

setコマンドを実行しただけではグラフは変化しません。plotコマンドをつかうか、 直前のグラフを再表示するreplotコマンドを使います。

replot {expression...}

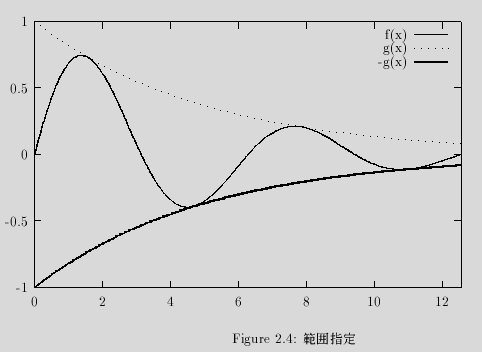

2.6.3 表示する範囲の指定

x軸の範囲の指定は set xrange で行います。

set xrange [ x_min : x_max ]

gnuplot> set xrange [0:4*pi]
gnuplot> replot

yの範囲は自動的に決まりますが、

set yrange [ y_min : y_max ]

また、plotコマンドで範囲を指定する事もできます。

plot { [ x_min : x_max ] { [ y_min : y_max ] } } expression { , expression ... }

2.6.4 軸の表示

座標軸を表示するかどうかを設定するには、

set {no}zeroaxis
set {no}xzeroaxis
set {no}yzeroaxis

これに限らず、表示の有無を設定するものの場合、noをつけると表示せず、つけないと 表示します。

2.6.5 外枠の表示

外枠の表示の切替えは

set {no}border

2.6.6 目盛りの変更

軸の目盛りの設定は、set xtics および set ytics で行います。それぞれ、x軸とy 軸の目盛りを設定します。 ともに、2種類の書式があります。

set xtics {align} start , incr {, end }

任意の位置に目盛りを付けるには、次の書式を使います。

set xtics {align} ( {"label"} pos ,{"label"} pos ... )

いずれの書式でも、alignには border または axis を指定する事ができ ます。表示位置をそれぞれ外枠の位置、座標軸の位置に設定します。 単に、

gnuplot> set xtics axis

2.6.7 格子の表示

set {no}grid

2.6.8 グラフの説明（キー）の設定

画面の右上の、グラフの説明(キー）の表示を切替えるには、

set {no}key

plotコマンドを使う時、キーに任意の文字列を指定する事もできます。

plot expression { title "label"} {,expression { title "label"} ... }

また、表示する位置を指定する事もできます。

set key pos_x , pos_y

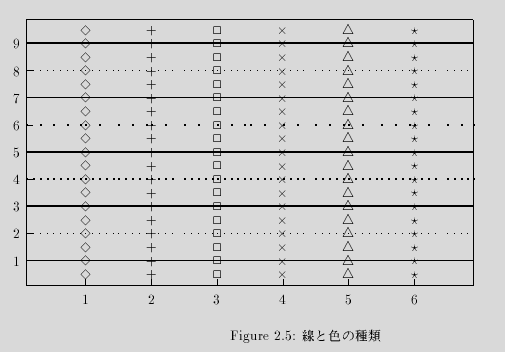

2.6.9 線の種類の設定

GNUPLOTは複数の線の種類を持っています。plotコマンドで、

plot expresiion with style {line {point} }

2.6.10 軸にラベルを付ける

set xlabel "label"

2.6.11 タイトルをつける

グラフにタイトルを付けるには、

set title "title"

2.6.12 グラフの細かさの設定

GNUPLOTはx軸を細かく分けて計算し、線でつなぐ事によって表示します。そのため、 あまり拡大すると滑らかな曲線になりません。

set samples samples

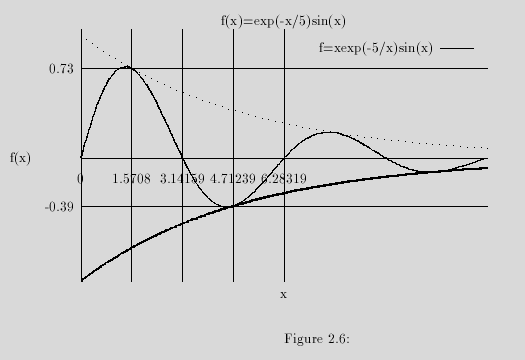

% gnuplot

gnuplot> g(x)=exp(-x/5)
gnuplot> f(x)=g(x)*sin(x)
gnuplot> set xrange [0:4*pi]
gnuplot> set zeroaxis
gnuplot> set noborder
gnuplot> set xtics axis 0,pi/2,2*pi
gnuplot> set ytics ("0.73" f(pi/2),"-0.39" f(3*pi/2))
gnuplot> set grid
gnuplot> set xlabel "x"
gnuplot> set ylabel "f(x)"
gnuplot> set title "f(x)=exp(-x/5)sin(x)"
gnuplot> plot f(x) title "f=exp(-5/x)sin(x)",g(x) title "",-g(x) title ""
